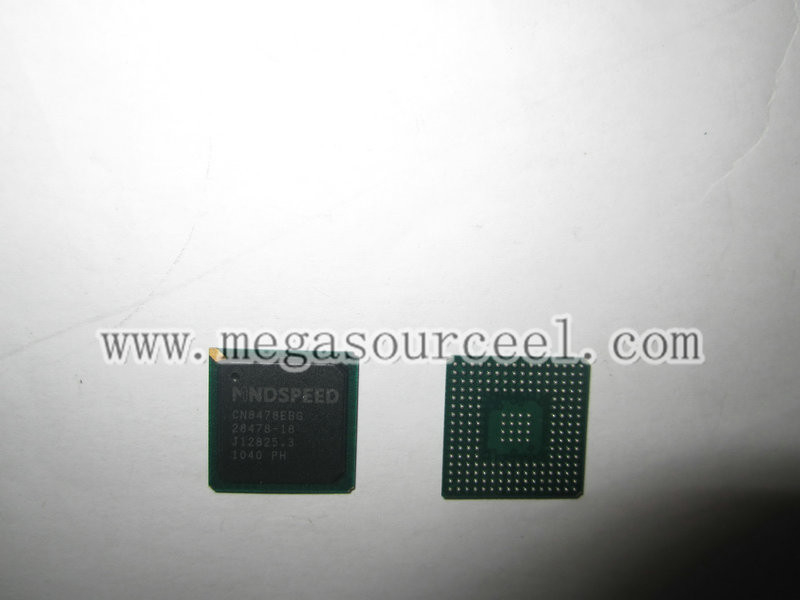

풀그릴 IC 칩

빠른 세부사항:

다중채널 동시 통신 제어기 (MUSYCC)

묘사:

CN8478, CN8474A, CN8472A 및 CN8471A는 전진한 다중채널 동시 통신 제어기 (MUSYCCs) 그 체재이고 단 하나 CMOS 직접 회로에 있는 256 (CN8478), 128 까지 (CN8474A), 64 (CN8472A), 또는 32의 (CN8471A) HDLC 수로를 deformat. MUSYCC는 개방형 시스템 상호 연결 (OSI) 의정서 참고 모형의 층 2에 작동합니다. MUSYCC는 프레임 릴레이와 같은 통신망 접속 신청을 위한 HDLC 수로 ISDN D 수로 신호 가공을 포괄, 고밀도 해결책, X.25, 신호 방식 7 (SS7), DXI, ISUP 및 LAN/WAN 자료 수송 제공합니다. 최소 주인 감독의 밑에, MUSYCC는 HDLC 수로의 직접 기억 장치 접근 (DMA)를 실행해서 주인 기억에 있는 수로 자료 버퍼의 링크한 목록을 처리합니다.

MUSYCC는 66까지 MHz의 비율로 시스템 기억 장치로 T1/E1와 같은 8개의 독립적인 시리얼 데이터 시내도 신호하고 그 후에 옮깁니다 주변 장치 구성 공용영역 (PCI) 대중적인 32 비트 버스의 맞은편에 자료를 조화시킵니다. 각 직렬 인터페이스는 8.192 까지 MHz에 운영할 수 있습니다. 논리 채널은 DS0 타임 슬롯의 어떤 조합든지로 또는 subchanneling 신청 (Nx8 kbps)를 위한 DS0에 있는 조금의 아무 수나로 ISDN hyperchannels를 (Nx64 kbps) 지원하기 위하여 지도로 나타날 수 있습니다.

MUSYCC는 또한 국부적으로 소형 처리기 또는 주변 장치에 PCI 버스를 다리를 놓기를 위한 32 비트 확장 항구를 포함합니다. JTAG 항구는 경계 검사 테스트를 침대의 못 널 테스트를 대체하는 가능하게 합니다.

리눅스, VxWorks® 및 pSOS™ 운영 체계를 위한 장치 구동기는 Conexant에서 요금 인가 협정의 밑에 유효합니다. 장치 구동기는 C 원시 코드와 지원 소프트웨어 문서를 포함합니다.

신청:

• 256-, 128-, 64-, 또는 32 수로 HDLC 관제사

• 개방형 시스템 상호 연결층 2 의정서 지원

• 다목적 HDLC (ISO 3309)

– X.25 (LAPB)

– 프레임 릴레이 (LAPF/ANSI T1.618)

– ISDN D 수로 (LAPD/Q.921)

– SS7 지원

• 지원하는 8, 4, 2, 1 독립적인 직렬 인터페이스

– T1/E1 자료 열

– Mbps 8.192 TDM 버스에 DC

• 구성 논리 채널

– 표준 DS0 (56, 64 kbps)

– Hyperchannel (Nx64)

– 부채널 (Nx8)

• 당 수로 의정서 형태 선택

– 16-비트 FCS 형태

– 32 비트 FCS 형태

– SS7 형태 (16-비트 FCS)

– 투명성 형태 (포맷 전 자료)

• 당 수로 DMA 버퍼 관리

– 링크한 목록 자료 구조

– 변하기 쉬운 크기 송신/수신 FIFO

• 당 수로 메시지 길이 체크

– 길이 검사를 선정하지 마십시오

– 메시지 길이를 비교하기 위하여 2개 12 조금 기록기의 선정하십시오

– 최대 길이 16,384 바이트

• 직접적인 PCI 버스 인터페이스

– 32 비트, 66 또는 33 MHz 가동

– 버스 주인과 노예 가동

– PCI 버전 2.1

• 국부적으로 확장 버스 공용영역 (EBUS)

– 32 비트 다중 송신된 주소/자료 버스

– 파열 접근 64까지 바이트

• 낮은 힘, 3.3/2.5 볼트 CMOS 가동

• JTAG 경계 검사 점검구

• 208 핀 PQFP/surface 산 포장

• BGA
