제품 상세 정보:
결제 및 배송 조건:
|
| 강조하다: | 유연한 기판 보드 |
||
|---|---|---|---|

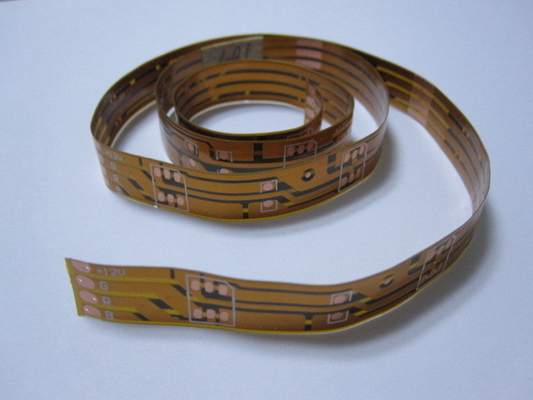

단 하나 편들어진 가동 가능한 인쇄된 회로 디자인 아크릴 접착제를 가진 0.5 OZ 구리
빠른 세부사항
|
PCB 유형: |
가동 가능한 인쇄된 회로 |
|
층: |
2개의 층 |
|
분. 선 폭/공간: |
3mil/3mil |
|
Min. 직경을 통해: |
0.3mm |
|
끝 간격: |
0.1mm |
|
지상 끝: |
ENIG |
|
크기: |
60*100MM |
|
물자: |
PI |
|
색깔: |
금 |
|
신청: |
이동할 수 있는 |
묘사
심천 Hengda 전자공학은 고객을 위한 정밀도 가동 가능한 인쇄된 회로 (FPC)의 세계전반 주요한 제조자입니다. 우리는 FPC 대량 생산에 빠르 회전 FPC 시제품을 전문화하고, 우리의 고객에게 고품질과 비용 효과적인 회전 열쇠 해결책을 제공합니다.
이 테이블은 우리가 매일 유효한 가지고 있을지도 모르다 물자 간격 및 표준 코드 회로 물자를 목록으로 만듭니다. 당신이 요구하는 간격 또는 물자가 열거되지 않은, 상담하면 저희를 경우에. 우리는 당신의 필수를 위해 유효한 각 물자의 가득 차있는 명세가 있습니다.
FPC 물자
|
물자 기능 |
물자 유형 |
선택권 |
|
가동 가능한 절연체 |
폴리이 미드 (PI) |
5 밀에 1/2 밀 |
|
지휘자 |
구리 |
10 oz (0.356mm)에 1/4 oz (0.009mm) |
|
엄밀한 기질 (엄밀하 코드) |
FR-4 |
125 밀에 3 밀 |
|
접착제 |
아크릴 접착제 |
3 밀에 1/2 밀 |
|
유효한 또한 Adhesiveless 물자 |
||
|
보강재 |
FR-4 폴리이 미드 (PI) 폴리에스테 (애완 동물) Adhesivetape 강철/알루미늄/구리 |
3mil에 125 밀 1/2 밀에 5mil 15mil 6 밀에 1개 밀 |
|
땜납 가면 |
폴리이 미드 (PI) Photoimageable Coverlay 액체 Photoimageable Covercoat |
5 밀에 1/2 밀 전형의 1개 밀에서 2.5 밀 액체 지상 산 및 조밀한 신청을 위해 |
|
지상 끝 선택권 |
주석 |
침수 주석 |
|
금 |
전해질 니켈 침수 금 전해질 단단한 니켈 /Gold 전해질 연약한 니켈/금 |
|
|
은 |
침수 은 |
|
|
OSP |
OSP |
|
|
보호 |
단단한 구리에 의하여 그물모양의 음영을 넣는 구리 전도성은 알루미늄 |
그리고/또는 정전기 한정된 전자기에 요구하는 |
FPC 기준 구조
기술적인 기능
|
(최대) 층 |
8개의 까지 층 |
|
|
(최대) 널 크기 |
500*1000mm |
|
|
외부 포용력 |
a+/-0.2mm 손 손질 |
|
|
구멍 |
직경 (분) |
0.1mm (끝내) |
|
|
직경 포용력 |
Holes+/-0.05mm를 통해 Holes+/-0.08mm b.Non 도금을 통해 a.Plating |
|
|
교련 위치 포용력 |
+/- 0.076mm |
|
지휘자 |
폭 포용력 |
+/- 15% |
|
간격을 두기 (분) |
2mil |
|
|
간격 포용력 |
+/- 15% |
|
|
패드 |
패드 (비 배선) |
>=0.04mm+ 구멍 |
|
패드 (배선) |
>=0.3mm+Hole |
|
|
Coverlay |
패드 (분)에 Coverlay |
100um |
|
지휘자 (분)에 Coverlay |
100um |
|
|
Coverlay 폭 (분) |
250um |
|
|
보강재 구멍 |
>=0.25mm+Access 구멍 |
|
FPC 신청
시험 절차
우리는 어떤 PCB 널을 밖으로 발송하기 전에 다수 품질 보증 절차를 실행합니다. 이들은 다음을 포함합니다:
빠른 회전 리드타임
HDI PCB 생산을 위해, 우리는 provid 7 to10 일 시간을 주변에 돌아서 좋습니다. 다중층 PCBs를 위해, fastestturnaround 시간은 층과 양의 수에 달려 있습니다.
보증을 서비스하십시오
우리는 그리고 친절한 우리가 할 수 있는 최대한의 노력으로 각 고객을 전문적으로, 정직하게 봉사하는 것을 확인합니다. 우리는 기쁘게 당신의 프로젝트가 만족한 100%가 아닌 경우에 당신의 프로젝트를 재생산할 것입니다.
빠른 따옴표를 지금 얻으십시오
부품표에서 보내서, 집합 그림을 포함하여 gerber 파일에는과 우리는 시간 내의 당신 등을 맞댄 인용이 있을 것입니다. 심천 hengda로 숨겨지은 비용이 결코 우리의 가격은 아주 경쟁 적이고 적당합니다.
